Zwei Fabriken können sowohl „RF-geschweißt“ sagen als auch Produkte mit völlig unterschiedlicher Zuverlässigkeit liefern. Der Prozess ist nicht die Garantie – die Prozesskontrolle ist es. Eine Hochfrequenzschweißung wird durch ein schmales Fenster aus Kraft, Druck und Zeit erzeugt, das auf ein bestimmtes Material einwirkt und durch verschleißende Werkzeuge aufgebracht wird. Dabei entstehen Fehler, die unsichtbar sind, sobald der Beutel zusammengebaut und ausgekleidet ist. Das ist es, was Schweißen zu einer Fähigkeit und nicht zu einem Kauf macht: der Unterschied zwischen einem Lieferanten, der schweißt, und einem Lieferanten, der schweißtwiederholbartaucht Monate später im Feld als Leck auf.Sealock(YiFuLong Outdoor Gear Co., Ltd.) schweißt isolierte Kühltaschen auf eigenen HF-Linien, und dieser Leitfaden beschreibt, wie ein nahtloser wasserdichter Körper tatsächlich kontrolliert, getestet und verifiziert wird.

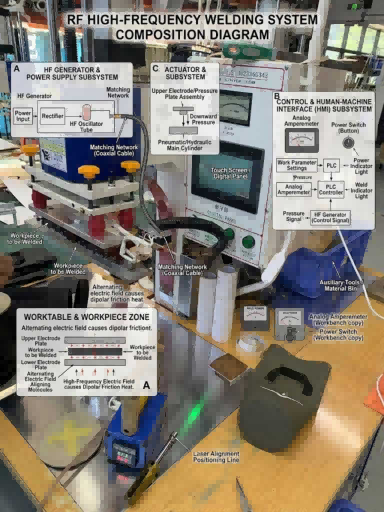

Wenn man die Ausrüstung versteht, werden die Qualitätsfragen offensichtlich. Ein HF-Schweißaufbau ist ein kleines System aus voneinander abhängigen Teilen:ein HF-Generator, der das elektromagnetische Feld erzeugt, eine pneumatische oder hydraulische Presse, die die Klemmkraft ausübt, eine obere Elektrode, die Kraft ausübt und die Verbindung während der Abkühlungs- und Erstarrungsphase unterstützt, Elektroden oder Siegelstempel, die das Material berühren und die Schweißnahtform definieren, eine Steuereinheit, die alle Schweißparameter verwaltet, und ein HF-Gehäuse, das den Bediener abschirmt.
Besondere Aufmerksamkeit verdienen die Werkzeuge, denn hier wird Konsistenz gewonnen oder verloren. Da dieselbe Quelle die Qualitätskette beschreibt, auf der sie beruhtkalibrierte Generatorleistung, richtig konstruierte und gewartete Siegelwerkzeuge, validierte Schweißrezepte, die in der Steuerung gespeichert sind, und routinemäßige Schäl- und Berstprüfungen von Musterschweißnähten.Beachten Sie, dass es sich bei drei dieser vier um fortlaufende Disziplinen und nicht um einmalige Käufe handelt. Eine Patentdiskussion des Prozesses macht die Werkzeugausstattung deutlich:Das Zusammenschweißen größerer dünner Materialstücke erfordert maschinell bearbeitete Werkzeuge mit geringen Toleranzen, und wenn sich die Werkzeuge verformen oder sich verschlechtern, kann die Qualität und Konsistenz der resultierenden Schweißnähte beeinträchtigt werden.
Auch HF ist nicht der einzige Schweißweg und ein ehrlicher Vergleich hilft:RF erzeugt in der Regel stärkere, sauberere Nähte und eignet sich für komplexe Stanzformen und die Massenproduktion, während Heißluft für lange durchgehende Nähte und die Installation vor Ort vielseitiger ist.Für eine Kühltasche – ein geformtes, stanzdefiniertes Produkt mit großem Volumen – ist RF die richtige Wahl.
Eine HF-Schweißnaht wird durch eine kleine Reihe von Variablen bestimmt: HF-Leistung, Klemmdruck, Schweißzeit und Abkühlzeit, die durch eine bestimmte Matrize auf eine definierte Materialstärke aufgebracht werden. Bei richtiger Anwendung verhaken sich die Polymerketten an der Grenzfläche zu einer Bindung, die die Festigkeit des Grundgewebes übertreffen kann. Werden sie in beide Richtungen falsch ausgeführt, schmilzt die Naht entweder nicht oder sie wird durch die Hitze beschädigt.
Die Temperaturkontrolle ist die Disziplin dahinter. In der Branchenpraxis kommt instrumentelle Überwachung statt Bedienerurteil zum Einsatz –Sensoren messen die Temperatur des Materials und des Schweißbereichs und geben Echtzeitdaten zurück, um die HF-Energieabgabe anzupassen. Thermoelemente werden häufig verwendet und zur direkten Messung häufig in die Schweißform eingebettet.Der Grund, warum Präzision wichtig ist, wird in derselben Quelle klar dargelegt:Eine genaue Temperaturkontrolle ist beim HF-Schweißen von entscheidender Bedeutung, um starke Verbindungen und Materialintegrität sicherzustellen.
Auch im Laufe eines Produktionslaufs schwanken die Parameter, weshalb eine Fabrik eher einen Wartungsrhythmus als eine einmalige Einrichtung benötigt. Die Anleitung des Praktikers ist spezifisch:Überprüfen Sie die Elektroden täglich auf Kohlenstoffablagerungen, wärmen Sie den Generator vor dem ersten Produktionslauf auf und dokumentieren Sie monatliche Kalibrierungen, um die Wiederholbarkeit sicherzustellen.
Eine nützliche Methode zur Beurteilung eines Schweißzulieferers besteht darin, ob er seine Fehlerarten und deren Ursachen benennen kann. Die häufigsten HF-Schweißfehler sind gut katalogisiert:Die sichtbaren Symptome sind Verbrennungen, Lichtbögen, schwache Verbindungen und unebene Nähte – Lichtbögen und Verbrennungen sind typischerweise auf übermäßige Spannung, verunreinigte Elektroden oder schlechte Erdung zurückzuführen, die durch Verringern der Leistung, gründliches Reinigen der Elektroden und Überprüfen der Erdung behoben werden können, während Überhitzung auf Hitzestau, abgenutzte Beschichtungen oder unsachgemäße Kühlzyklen zurückzuführen ist.
Diagnose ist eine Methode, keine Ahnung. Es lohnt sich, den in diesem Bereich verwendeten strukturierten Ansatz zu kennen, da er genau das ist, was ein Käufer von einer Fabrik erwartet, wenn eine Charge fehlerhaft ist:Identifizieren Sie das sichtbare Symptom, isolieren Sie die Variablen – Spannung, Druck, Zeit, Materialausrichtung – und passen Sie jeweils nur eine Variable an, um die Grundursache zu bestätigen.
Der Zustand der Werkzeuge führt zu einer weiteren Klasse von Fehlern. Beim Nahtschweißen im AllgemeinenÜbermäßige Vertiefungen und Oberflächenmarkierungen, die die kosmetische und funktionelle Qualität beeinträchtigen, werden typischerweise durch übermäßige Schweißwärme, falsche Schweißkraft, defekte oder vernarbte Elektrodenflächen und Elektrodenfehlausrichtung verursacht.An einem Kühlrucksack sieht ein vernarbter Chip nicht nur schlecht aus – eine dünne oder markierte Schweißnaht ist auch ein zukünftiger Leckpfad.
| Symptom | Typische Ursache | Konsequenz auf einen Kühler |
|---|---|---|
| Lichtbogen-/Brandflecken | Überspannung, verschmutzte Elektroden, schlechte Erdung | Materialschaden an der Naht; geschwächte Barriere |
| Schwache oder teilweise Bindung | Unzureichende Leistung, Druck oder Schweißzeit | Naht öffnet sich unter Eislast; Lecks |
| Ungleichmäßige Naht | Matrizenfehlausrichtung, Materialfehler | Inkonsistente Schweißnahtbreite; unvorhersehbare Stärke |
| Einkerbung / Ausdünnung | Übermäßige Hitze oder Krafteinwirkung, vernarbte Elektrodenoberfläche | Eine dünne Stelle wird zur Fehlerstelle |
| Überhitzung/Verzerrung | Hitzestau, abgenutzte Beschichtungen, schlechter Kühlzyklus | Verzogene Paneele, beeinträchtigte Passform und Abdichtung |
Dies ist der Abschnitt, auf den sich ein Käufer am meisten konzentrieren sollte, da er der einzige Teil ist, der Beweise liefert. Drei destruktive und zerstörungsfreie Methoden sind in der HF-Fertigung Standard:ein Schältest, bei dem die Nahtfestigkeit anhand der Schälkraft beurteilt wird; ein Bersttest, bei dem geschweißtes Material einem zunehmenden Druck ausgesetzt wird, bis es platzt, um die maximale Druckkapazität zu ermitteln; und ein Dichtheitstest, der für Produkte, die luft- oder wasserdicht sein müssen, unerlässlich ist, wobei häufig Luftdruck und Seifenwasser zur Identifizierung von Problemen eingesetzt werden.In der Routinepraxis werden die ersten beiden mit der Probenahme kombiniert –Die Qualität wird durch routinemäßige Schäl- und Berstprüfungen an Probeschweißnähten aufrechterhalten.
Auch hier gilt der umfassendere Grundsatz der Schweißqualität, der eine gute Vertragsgewohnheit ist:Zeichnungen und Spezifikationen sollten die erforderlichen Testmethoden und Abnahmekriterien basierend auf der Teilekonstruktion und den Serviceanforderungen klar definieren.Mit anderen Worten: „Wasserdichtigkeit“ ist kein Test. „IPX7, verifiziert durch vollständiges Eintauchen, mit Schältests an Stichprobennähten nach einem definierten Akzeptanzkriterium“ ist.
Ein Kühlrucksack ist aus produktspezifischen Gründen eine anspruchsvollere Schweißnaht als die meisten weichen Waren. Das Flöz wird nicht nur durch gelegentliche Handhabung, sondern durch das Gewicht von Eis und Schmelzwasser dauerhaft belastet. Der Beutel wird nass gebogen und gefaltet und dann gelagert, sodass die Schweißung genau unter den Bedingungen erfolgt, die eine Verbindung beanspruchen. Der Plattenstapel ist dick – Schale, Wand aus geschlossenzelligem Schaumstoff, lebensmittelechte Auskleidung – was die Wärmeentwicklung durch die Verbindung im Vergleich zum Schweißen eines einlagigen Gewebes verändert. Und der Verschluss muss in den geschweißten Körper integriert werden, sodass der Reißverschluss oder Rollverschluss in die gleiche durchgehende Haut eingefügt und nicht hinzugefügt werden muss.
Deshalb kann die Schweißnahtprüfung an einem Kühler nicht bei einer Nahtprobe enden. Der aussagekräftige Test erfolgt am fertigen Produkt: vollständiges Eintauchen des zusammengebauten Beutels in Wasser. Nur so kann nachgewiesen werden, dass die Schweißnähte am Körper, die Verschlussintegration und die Linerbefestigung alle als eine Hülle zusammenhalten. Für die zugrunde liegende Schweißwissenschaft und den Vergleich mit der genähten und mit Klebeband versehenen Konstruktion sieheHersteller des wasserdichten Kühlrucksacks: HF-geschweißte, nahtfreie Konstruktion; Warum das Schalenmaterial überhaupt die Schweißbarkeit bestimmt, sieheHersteller von TPU-Kühlrucksäcken: Warum das Außenmaterial wichtig ist.
Sealockschweißt isolierte Softtaschen mit 27,12 MHz in drei Hochfrequenzschweißfabriken in Dongguan, China und Ho-Chi-Minh-Stadt, Vietnam, und das bereits seit 2003. Die Kontrollen, auf die es ankommt:
| Schweißen | Dielektrisches HF/HF-Schweißen mit 27,12 MHz, betriebsintern in drei Fabriken |
|---|---|
| Material | TPU-laminierte Schalen und lebensmittelechte TPU- oder PEVA-Auskleidungen – polare, schweißbare Substrate |
| Inprozesskontrolle | IPQC-Inspektion jeder Schweißnaht während der Herstellung, da ein Schweißfehler unsichtbar ist, sobald der Beutel ausgekleidet und zusammengebaut ist |
| Validierung des fertigen Produkts | Vollständige Wassereintauch-Chargenprüfung von versiegelten Konstruktionen – Körperschweißungen, Verschlussintegration und Liner-Befestigung wurden als eine Hülle getestet |
| Ausgehendes Tor | AQL-Probenahme, Vergleich von Goldproben, OQC-Abnahme |
| Dritte Seite | SGS- oder QIMA-Inspektion auf Anfrage möglich |
| Siegelebenen | IPX6-, IPX7- und IPX8-Builds, entwickelt und validiert gemäß der Einstufung |
| Zertifizierungen | ISO9001, BSCI, SMETA P4, GRS, HIGG, SCAN |
Der Zweck der Auflistung dieser Punkte besteht nicht darin, dass ein Käufer ihnen vertrauen sollte – es geht vielmehr darum, dass dies die konkreten Dinge sind, die jeder Schweißzulieferer nachweisen sollte, sei es auf Video oder in einem Audit. Das Überprüfungsverfahren wird in behandeltAuswahl eines OEM-Herstellers für weiche Kühlrucksäcke: Die Checkliste eines Käufers.
Echte geschweißte Konstruktionen, ausgewählt nach Eignung und nicht nach Rang:
| Bild | Modell | Schweißen und versiegeln | Link |
|---|---|---|---|
|
22L IPX7 Kühlrucksack (SL-I280) | 27,12 MHz geschweißtes nahtloses Gehäuse, luftdichter Reißverschluss integriert, IPX7 | Sicht |
|
Wasserdichter, weicher Kühlrucksack | Vollverschweißter TPU-Körper | Sicht |
|
Isolierter Kühlrucksack, geformter Deckel (SL-E050B) | HF-geschweißtes Gehäuse, geformter Deckel und umlaufender Reißverschluss | Sicht |
|
Fassisolierter Kühlrucksack (SL-I309) | HF-geschweißtes Gehäuse, umlaufender Reißverschluss mit Klappdeckel | Sicht |
Die Fähigkeit zum Schweißen ist es, die anspruchsvolle kundenspezifische Arbeiten ermöglicht, und eine schwierige Aufgabe ist eher willkommen als ein Problem. Über Farbe und Logo hinaus entwickelt Sealock von Grund auf auf der Grundlage einer Skizze, eines Musters, einer angestrebten IPX-Einstufung oder einer vollständigen Leistungsspezifikation – indem es das Muster mit der korrekten Schweißüberlappungszugabe, den Schweißwerkzeugen, dem Isolationsaufbau, der Verschlussintegration und der entsprechenden Hardware konstruiert und dies dann vor der Produktion durch Eintauchen prüft. Komplexe Schweißkonstruktionen, spezielle schweißbare Materialien, erstklassige Isolierung bis hin zu VIP-Vakuumpaneelen und Aerogel, luftdichte Reißverschlussintegration und strenge Compliance-Ziele sind alles im Angebot. Die Grundentwicklung dauert in der Musterphase länger, buchen Sie also einen Starttermin. SehenWeiche OEM-Kühlrucksäcke: Was Sie über Logo und Farbe hinaus anpassen könnenUndODM Soft Cooler Backpack-Lieferant: Designorientierte, grundlegende Entwicklung.
F: Ist HF-Schweißen dasselbe wie HF-Schweißen?
A: Ja – Hochfrequenzschweißen, Hochfrequenzschweißen und dielektrisches Schweißen beschreiben denselben Prozess, bei dem ein elektromagnetisches Feld (typischerweise 27,12 MHz) polare Moleküle im Material anregt, sodass es sich im Inneren erwärmt und die Platten an der Grenzfläche verschmelzen. Die unterschiedlichen Namen sind Branchenkonventionen und keine unterschiedlichen Technologien.
F: Woher weiß ich, dass die Schweißnähte eines Lieferanten tatsächlich gut sind?
A: Fragen Sie, welche Tests den Beweis liefern. Standardmethoden sind Schältests auf Nahtfestigkeit, Bersttests auf Druckkapazität und Dichtheitstests mit Luftdruck und Seifenwasser – mit Routineproben statt einmaligen Kontrollen. Bei einer Kühlbox ist der entscheidende Test das vollständige Eintauchen des fertigen Beutels, da dabei die Schweißnähte des Gehäuses, die Integration des Verschlusses und die Befestigung des Liners überprüft werden. Prüfmethoden und Akzeptanzkriterien sollten in die Spezifikation aufgenommen werden.
F: Was verursacht das Versagen einer Schweißnaht?
A: In der Regel handelt es sich eher um ein Parameter- oder Werkzeugproblem als um den Prozess selbst: unzureichende Leistung, unzureichender Druck oder unzureichende Schweißzeit führen zu einer schwachen Verbindung; Übermäßige Spannung, verunreinigte Elektroden oder schlechte Erdung verursachen Lichtbögen und Verbrennungen. und vernarbte oder falsch ausgerichtete Elektrodenflächen führen zu Vertiefungen und dünnen Stellen, die zu Leckpfaden werden. Deshalb sind die tägliche Elektrodenkontrolle und die dokumentierte Kalibrierung genauso wichtig wie die Maschine.
F: Warum ist eine Kühltasche schwieriger zu schweißen als eine normale wasserdichte Tasche?
A: Die Naht trägt eine anhaltende Belastung durch Eis und Schmelzwasser, der Beutel wird gebogen und nass gelagert, der Plattenstapel ist dick (Schale, Schaumstoffwand, Auskleidung), was die Wärmeentwicklung durch die Verbindung verändert, und der Verschluss muss in den geschweißten Körper integriert und nicht daran befestigt werden. Diese Kombination ist der Grund, warum die Eintauchprüfung des fertigen Produkts und nicht nur die Nahtprobenahme die aussagekräftige Validierung darstellt.
F: Kann jeder wasserdichte Stoff HF-geschweißt werden?
A: Nein. Das HF-Schweißen funktioniert nur bei polaren Thermoplasten – TPU, PVC, PU, EVA und beschichtetem Nylon –, während Polyethylen und Polypropylen ohne Zusatzstoffe im Allgemeinen nicht auf diese Weise geschweißt werden können. Deshalb ist ein wirklich nahtloser Kühler auf einer TPU-laminierten Hülle aufgebaut: Das Material, das ihn wasserdicht macht, macht auch die Nähte schweißbar.
RF-geschweißte Kühlrucksäcke beschaffen?Sealock (YiFuLong Outdoor Gear Co., Ltd.) schweißt nahtlose wasserdichte Kühltaschen mit 27,12 MHz auf seinen eigenen Linien in China und Vietnam, mit Inline-Schweißnahtprüfung und vollständiger Eintauchvalidierung der fertigen Konstruktionen. Senden Sie eine Ziel-IPX-Bewertung und -Spezifikation, und das Team wird sie entwickeln und prüfen.
