Die meisten Menschen gehen davon aus, dass der raueste Ort für Hardware unter Wasser ist. Das ist es nicht. Experten für Meeresausrüstung unterteilen die Salzwasserexposition in Zonen, und das Ergebnis ist überraschend:Die Spritz- und Sprühzone liegt über der Wasserlinie und ist entgegen der Intuition die aggressivste Zone – Meerwasser lagert sich auf den Hardwareoberflächen ab und verdunstet dann, wobei konzentrierte Chloridrückstände zurückbleiben. Die lokalen Chloridkonzentrationen in dieser Zone können deutlich über den Basiswert von 19.000 ppm ansteigen, in einigen Fällen um eine Größenordnung, wodurch die Toleranzschwelle des passiven Films leicht überschritten wird.
Genau da lebt ein cooler Rucksack. Es liegt auf einem Deck, wird besprüht und trocknet dann in der Sonne, wobei an jeder Schnalle und jedem Reißverschlusszug Salz kristallisiert – nass, trocken, nass, trocken, bei jedem Zyklus konzentriert sich Chlorid. Eine Kühlbox ist kein Gegenstand, der gelegentlich bespritzt wird; Es handelt sich per Definition um ein Splash-Zone-Element. Wenn man es so spezifiziert, dass es nur „etwas“ Korrosionsbeständigkeit braucht, erhalten Marken nach einer Saison Garantieansprüche.
Der Unterschied zwischen Hardware, die hält, und Hardware, die kaputt geht, ist unsichtbar.Edelstahl 304 enthält etwa 18 % Chrom und 8 % Nickel, wodurch die passive Chromoxidschicht entsteht, die Edelstahl in den meisten Umgebungen seine Korrosionsbeständigkeit verleiht, aber wie ein Meeresführer es ausdrückt:Seine Achillesferse ist Chlorid – wenn es Salzwasser, Salznebel oder Küstenluft ausgesetzt ist, ist die Güteklasse 304 sehr anfällig für Lochfraß und Spaltkorrosion.Note 316 fügt das fehlende Element hinzu:ca. 2 % Molybdän, was die Beständigkeit gegen Chloride erheblich erhöht und die zerstörerische Lochfraßbildung verhindert, die bei 304 auftritt – für alle Hardware, die Salzwasser ausgesetzt ist, ist 316 die Mindestanforderung.
Der Leistungsunterschied ist messbar.Bei Tauchtests zeigt 316 in normalem Meerwasser eine Korrosionsrate von etwa 0,0019 mm/Jahr, UndEs zeigt nach 100 Stunden in einer Umgebung mit 5 % Salzsprühnebel keine Anzeichen von Korrosion, mit einer Lochfraß-Äquivalentzahl von 24,2.Die von Praktikern verwendete Spezifikationsregel ist erfrischend einfach:Wenn Salzwasser dorthin gelangen kann, geben Sie 316 an.Beachten Sie Folgendes für die Spezifikationen der BefestigungselementeDie Güteklasse A4 gemäß ISO 3506 spezifiziert Edelstahl 316 oder eine gleichwertige molybdänhaltige austenitische Legierung, Und316L, die kohlenstoffarme Version, ist normalerweise die sicherere Spezifikation für geschweißte Teile, da sie die Sensibilisierung in der Nähe von Schweißnähten verringert.
Dies ist das Detail, das eine Spezifikation von einem Ergebnis trennt, und es handelt sich dabei sowohl um eine Beschaffungs- als auch um eine Materiallektion.Ein schneller Ausfall wird typischerweise durch Oberflächenverunreinigungen verursacht, nicht durch die Grundlegierung – eingebettetes „freies Eisen“ aus der Bearbeitung oder Handhabung mit Werkzeugen aus Kohlenstoffstahl erzeugt galvanische Stellen, die innerhalb von Stunden rosten, was unterstreicht, dass eine ordnungsgemäße Passivierung gemäß Standards wie ASTM A967 und eine kontaminationsfreie Fertigung ebenso wichtig sind wie die Materialauswahl.Das Fazit für Käufer ist direkt:Betriebe müssen die Prozesskontrolle ihrer Lieferanten prüfen und nicht nur Materialzertifikate validieren.
Die gute Nachricht ist, dass dieser Fehlermodus oft kosmetischer Natur ist und reversibel ist:Oberflächenrostflecken auf 316-Hardware sind in der Regel Eisenverunreinigungen und keine Grundmetallkorrosion, und echte 316-Korrosion zeigt sich typischerweise als Lochfraß an Spaltzonen und nicht als gleichmäßiger Oberflächenrost – Verunreinigungsflecken können mit geeigneten Reinigungsmitteln entfernt werden, ohne die zugrunde liegende Korrosionsbeständigkeit zu beeinträchtigen.Die Kenntnis des Unterschieds verrät einer Marke, ob ein Reinigungsproblem oder ein Spezifikationsproblem vorliegt.
Neben der Hardware sind im Schiffseinsatz drei Materialeigenschaften von Bedeutung.
Ein gewebter Stoff hält Salzkristalle in seinem Gewebe, wo sie Fasern abreiben und Feuchtigkeit im Material halten. Eine TPU-laminierte Schale ist porenfrei und glatt: Salz setzt sich auf die Oberfläche und lässt sich abspülen. Dieselbe Laminierung macht den Körper schweißbar, daher deuten das Marine-Argument und das Wasserdichtigkeitsargument auf dasselbe Material hin – sehen SieHersteller von TPU-Kühlrucksäcken: Warum das Außenmaterial wichtig ist.
Durch genähte Nähte gelangt Salzwasser durch die Nadellöcher in die Isolierung, und Fäden sind genau die Art von Fasermaterial, das Chloride einfängt und zersetzt. Ein hochfrequenzgeschweißter Körper hat keine Stichlöcher, durch die Salzwasser eindringen könnte, und keine Fäden, um es festzuhalten. Auf einem Boot ist das doppelt wichtig: Es hält Salz von der Wand fern und hält Schmelzwasser drinnen. Sehen SieRF-geschweißter Kühlrucksack-Hersteller: Nahtlose, wasserdichte Konstruktion.
Auf dem Wasser ist der realistische Worst-Case das Eintauchen und nicht das Spritzen, wodurch das Ziel mit einem luftdichten Reißverschluss oder einem geschweißten Rollverschluss IPX7 oder IPX8 erreicht. Das Detail ist drinWasserdichte Kühlrucksäcke: Wie die Schweißkonstruktion das Eindringen von Wasser verhindert, und die geschlossenzellige Wand, die die Kälte zurückhält, sorgt auch für Auftrieb, wenn der Beutel tatsächlich hineingeht – abgedecktWasserdichte, isolierte Rucksäcke: Kältespeicherung trifft auf vollständiges Untertauchen.
Salzsprühtests sind die Standardmethode, und Sealocks hauseigene Laborsuite umfasst Salzsprühtests neben Belastungs-, Zug-, Adhäsions-, Abrieb- und vollständigen Wassereintauchtests. Aber auch ein reiner Anbieter sollte auf die Grenzen der Methode hinweisen, denn das Überlesen eines Salzsprühnebel-Ergebnisses ist eine echte Falle:ASTM B117 ist ein nützliches Qualitätsprüfungsinstrument, aber kein definitiver Prädiktor für die Lebensdauer von Edelstahl. Branchenexperten weisen darauf hin, dass es in erster Linie für beschichteten Kohlenstoffstahl entwickelt wurde und Feuchtigkeitswechseltests die realen atmosphärischen Bedingungen oft besser simulieren.
Die praktische Lektüre: Verwenden Sie die Salznebelergebnisse als Vergleichsbildschirm und Lieferantenkontrollprüfung, nicht als Garantie für jahrelange Betriebsdauer. Kombinieren Sie sie mit korrekten Materialspezifikationen, verifizierter Passivierung und ehrlichen Erwartungen vor Ort.
| Komponente | Marinespezifikation | Warum |
|---|---|---|
| Metallbeschläge | 316 (A4) Edelstahl; 316L wo geschweißt; nie mit 304 gemischt | Molybdän widersteht Chlorid-Lochfraß; Mischsorten korrodieren galvanisch |
| Nichtmetallische Hardware | Schnallen und Clips vom Typ POM / Acetal / UTX | Polymer korrodiert überhaupt nicht – verwenden Sie es überall dort, wo die Belastung es zulässt |
| Hülse | TPU-laminiert, porenfrei | Salz lässt sich abspülen, anstatt sich in ein Gewebe einzubinden |
| Nähte | HF-geschweißt, nahtfrei | Keine Nadellöcher für Salzwasser, keine Fäden zur Aufnahme von Chlorid |
| Schließung | Luftdichter Reißverschluss oder verschweißter Rollverschluss | Tauchversiegelung; Sand und Salz von einer Dichtfläche abspülen |
| Liner | Lebensmittelecht, geschweißt, glatt | Reinigt Salz, Fangrückstände und Sonnenschutzmittel |
| Isolierung | Geschlossenzelliger Schaumstoff | Bei Überschwemmung entsteht keine Staunässe; sorgt für Auftrieb |
| Base | Verstärkt | Rutschfeste Decks und raue Dollborde reiben ständig ab |
| Validierung | Salzsprühtest + Eintauchtest | Vergleichsbildschirm für Hardware, Versiegelungsnachweis für den Beutel |
Sealock schweißt isolierte Kühltaschen mit 27,12 MHz in drei Fabriken in Dongguan, China und Ho-Chi-Minh-Stadt, Vietnam, mit lebensmittelechten Innenauskleidungen im gesamten Sortiment und validiert versiegelte Konstruktionen durch vollständiges Eintauchen in Wasser. Echte Builds für den Einsatz auf See, ausgewählt nach Eignung und nicht nach Rang:
| Bild | Modell | Marinerelevanter Aufbau | Link |
|---|---|---|---|
|
22L IPX7 Kühlrucksack (SL-I280) | IPX7-Eintauchschutz, geschweißtes, nahtloses TPU-Gehäuse, luftdichter Reißverschluss, 50 mm geschlossenzelliges XPE, POM-Clips und D-Ringe, verstärkte TPU-Basis | Sicht |
|
28L luftdichter Rucksackkühler mit Reißverschluss (SL-I274) | Luftdichter, wasserdichter Reißverschluss, HF-verschweißte Nähte, laminierte 840D-TPU-Schale, lebensmittelechte TPU-Membran, UTX-Schnallen, bis zu 48 Stunden haltbar | Sicht |
|
45L Roll-Top-Rucksackkühler (SL-I270) | Geschweißter Rolldeckel ohne Reißverschlusskanal für Salzkristalle; 600D TPU, UTX-Schnallen, reflektierender Besatz, Gurtband zum Festzurren | Sicht |
|
Leichter wasserdichter Kühlrucksack (SL-I272) | TPU-Konstruktion mit Faltverschluss – minimale Hardware bedeutet minimale Korrosionsbelastung | Sicht |
Beachten Sie das Muster in der Hardware: Diese Konstruktionen verwenden Polymerschnallen und -beschläge vom Typ POM und UTX, die Chloridkorrosion vollständig umgehen, anstatt zu versuchen, ihr zu widerstehen. Wenn eine Marke Metallteile für eine bestimmte Schiffsanwendung benötigt, ist 316 die Sorte, die bei der Entwicklung angegeben werden muss.

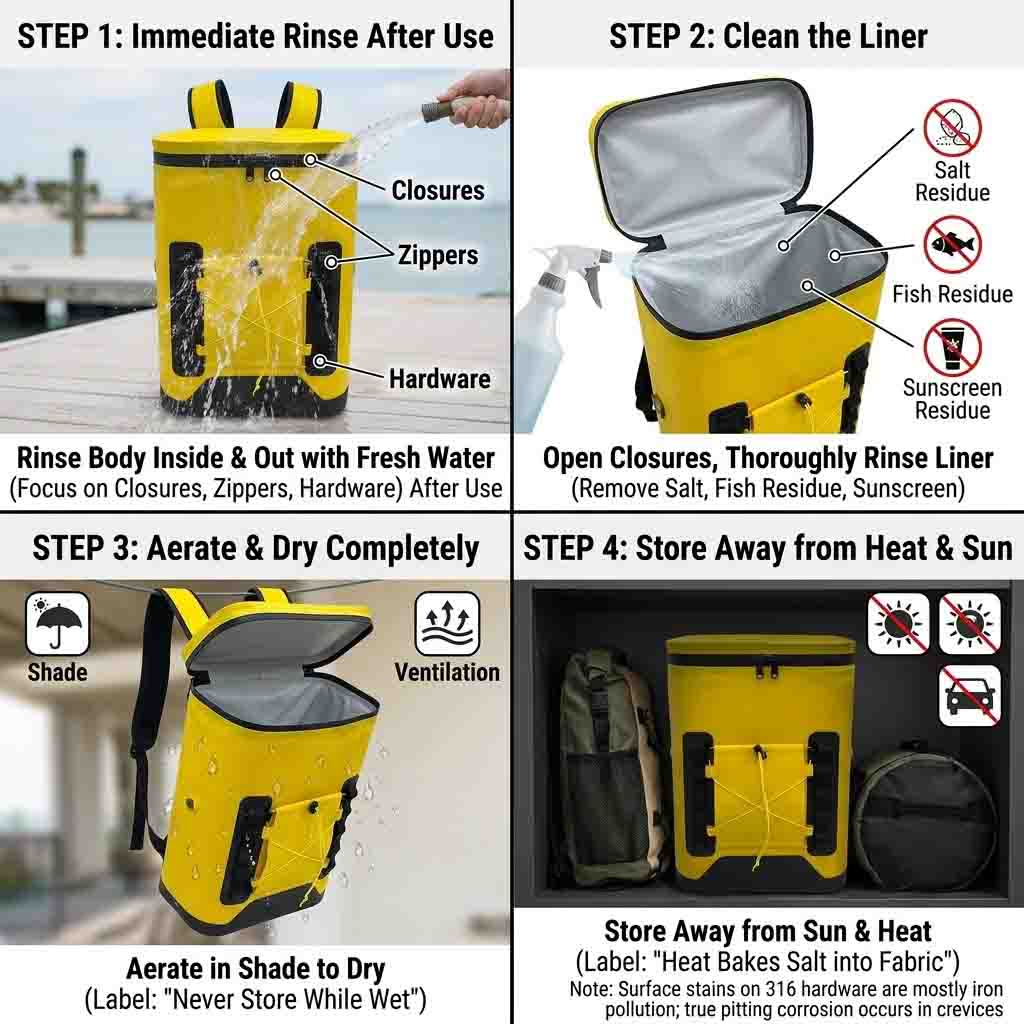

Schiffsausrüstung lebt von einer einzigen Disziplin: dem Spülen. Beim Trocknen konzentriertes Salz konzentriert Chlorid genau dort, wo es Schaden anrichtet, und keine Materialspezifikation kompensiert vollständig, dass es niemals abgewaschen wird. Nach jedem Ausflug ins Salzwasser: Spülen Sie den Beutel innen und außen mit frischem Wasser aus und achten Sie dabei besonders auf den Verschluss und alle Befestigungsteile. Waschen Sie den Liner aus. Trocknen Sie es vollständig, offen und im Schatten. und bewahren Sie es vor heißer Sonne geschützt auf. Wenn man eine salzige, feuchte Kühlbox in einem heißen Schrank lässt, werden alle Zersetzungsmechanismen auf einmal kombiniert – Hitze, eingeschlossene Feuchtigkeit und konzentriertes Salz.
Marine ist ein anspruchsvoller Slip, und anspruchsvolle Slips sind willkommen. Über Farbe und Logo hinaus entwickelt Sealock von Grund auf auf der Grundlage einer Skizze, eines Musters oder eines Leistungsziels: Edelstahl 316 oder 316L, wo Metallbeschläge wirklich erforderlich sind, und korrosionsbeständige Polymerbeschläge überall sonst, eine schweißbare TPU-laminierte Schale in dem Denier, den die Anwendung benötigt, mit Verstärkung an Verschleißpunkten, HF-geschweißte nahtfreie Konstruktion, ein durch Tauchtests nachgewiesener IPX7- oder IPX8-Dichtungsgrad, geschlossenzellige Isolierung, die auf das Kalthalteziel abgestimmt ist und gleichzeitig Auftrieb bietet, geschweißt Zurrpunkte und D-Ringe zur Sicherung an Deck, gut sichtbare Farbgebung und reflektierende Verzierungen sowie Salzsprühtests als Teil der Validierung. Premium-Isolierung bis hin zu VIP-Vakuumpaneelen und Aerogel sind im Lieferumfang enthalten. Bei der Probenahme dauert die Grundarbeit länger, buchen Sie also entsprechend der Saison. SehenWeiche OEM-Kühlrucksäcke: Was Sie über Logo und Farbe hinaus anpassen könnenund zur Lieferanten-Due-Diligence-Prüfung bei der Prozesskontrolle,Auswahl eines OEM-Herstellers für weiche Kühlrucksäcke: Die Checkliste eines Käufers.
| MOQ/Vorlaufzeit | 300 Stück pro Design; Proben 7–15 Tage; Produktion 30–45 Tage; FOB Guangdong |
|---|---|
| Herkunft | China oder Vietnam mit der gleichen Spezifikation |
| Labortests | Salzsprühnebel, Lastwechsel, Zugfestigkeit, Haftung, Abrieb, Farbechtheit, vollständiges Eintauchen in Wasser |
| Zertifizierungen | ISO9001, BSCI, SMETA P4, GRS, HIGG, SCAN |
F: Welche HardwarequalitätSollte man einen Salzwasser-Kühlrucksack verwenden?
A: Bei Metallteilen Edelstahl 316 – etwa 2 % Molybdän sind es, die Chlorid-Lochfraß widerstehen, der 304 im Schiffseinsatz zerstört, und die Faustregel lautet einfach: „Wenn Salzwasser dorthin gelangen kann, geben Sie 316 an“ (A4 gemäß ISO 3506; 316L für geschweißte Teile). Noch besser ist es, korrosionsbeständige Polymerbeschläge wie POM- oder UTX-Schnallen zu verwenden, wo immer es die Belastung zulässt, und Edelstahl für Stellen aufzubewahren, die wirklich Metall benötigen.
F: Ist Edelstahl 304 gut genug für einen Bootskühler?
A: Nicht für freiliegende Teile. 304 enthält kein Molybdän und ist in Salzsprühnebel oder Küstenluft sehr anfällig für Chloridlochfraß und Spaltkorrosion. Schlimmer noch: Lochfraß ist von selbst erhalten und schreitet unter der Oberfläche fort, sodass Hardware, die bei der Inspektion gut aussieht, möglicherweise bereits beeinträchtigt ist. Und mischen Sie niemals Sorten – 304 korrodiert neben 316 durch galvanische Wirkung schneller.
F: Warum zeigt meine „316“-Hardware Rost?
A: Normalerweise ist es eher eine Eisenverunreinigung als ein Versagen der Legierung. Bei der Bearbeitung oder Handhabung mit Kohlenstoffstahlwerkzeugen eingebettetes freies Eisen führt zu galvanischen Stellen, die schnell rosten, obwohl das Grundmetall 316 ist. Deshalb sind Passivierung (ASTM A967) und kontaminationsfreie Fertigung ebenso wichtig wie das Materialzertifikat. Echte 316-Korrosion zeigt sich in Lochfraß an Spalten, nicht gleichmäßigem Oberflächenrost und Schmutzflecken, die entfernt werden, ohne die Korrosionsbeständigkeit zu beeinträchtigen.
F: Ist die Spritzzone wirklich schlimmer als das Untertauchen?
A: Ja, und es ist die Zone, in der sich ein Kühlrucksack aufhält. Über der Wasserlinie lagert sich Meerwasser ab und verdunstet dann, wobei konzentriertes Chlorid zurückbleibt – lokale Konzentrationen können deutlich über den Basiswert von 19.000 ppm ansteigen, in einigen Fällen um eine Größenordnung, und den passiven Film überfordern. Wiederholtes Nass-Trocken-Wechseln auf einem sonnigen Deck ist die aggressivste Bedingung, nicht ständiges Eintauchen.
F: Beweist ein Salzsprühtest, dass eine Kühlbox für den Seegebrauch geeignet ist?
A: Es handelt sich um einen nützlichen Vergleichsbildschirm, nicht um eine Garantie. ASTM B117 wurde hauptsächlich für beschichteten Kohlenstoffstahl entwickelt und ist kein definitiver Indikator für die Lebensdauer von Edelstahl; Feuchtigkeitswechsel bilden die realen Bedingungen oft besser ab. Behandeln Sie die Salzsprühergebnisse als einen Input neben der korrekten Sortenspezifikation, der überprüften Passivierung und der Prozesskontrolle beim Lieferanten.
F: Wie sollte ich einen Kühlrucksack im Salzwasser pflegen?
A: Spülen Sie es nach jedem Ausflug innen und außen mit frischem Wasser ab, konzentrieren Sie sich dabei auf den Verschluss und alle Beschläge, waschen Sie den Liner, trocknen Sie ihn dann vollständig ab und lagern Sie ihn offen und vor der Sonne geschützt. Beim Trocknen konzentriertes Salz konzentriert sich genau dort, wo es Schäden verursacht, und es gibt keine Spezifikation, die den Verzicht auf die Spülung vollständig kompensiert.
Kühlrucksäcke für die Marine beschaffen?Sealock (YiFuLong Outdoor Gear Co., Ltd.) schweißt in China und Vietnam salzwassertaugliche Kühlrucksäcke mit 27,12 MHz – TPU-laminierte nahtlose Körper, IPX7- und IPX8-Dichtungsgrade, korrosionsbeständige Polymer-Hardware mit Edelstahl 316, wo Metall erforderlich ist, und hausinterne Salzsprüh- und Tauchtests. Teilen Sie dem Team Ihre Expositionsbedingungen und Ihr Kapazitätsziel mit, und es wird den Aufbau spezifizieren und prüfen.
E-Mail:info@sealock.com.hk | Telefon: +86-13632981825 | Stöbern Sie im Softcooler-Sortiment
Die hier zitierten Materialqualitäten, Korrosionsdaten und Testmethodenhinweise spiegeln öffentlich verfügbare Quellen aus der Schifffahrtsindustrie und der Metallurgie wider, Stand Mitte 2026; Die tatsächliche Lebensdauer hängt von der Sorte, der Fertigungsqualität, der Expositionszone, der Wartung und den Bedingungen ab. Bestätigen Sie die Hardwarequalität, Passivierung und Testnachweise mit Ihrem Lieferanten, bevor Sie sich auf einen Transportanspruch berufen.
